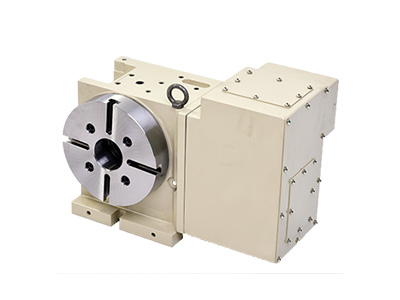

據蘇州格圖精密小編了解，轉臺結構采用端面閉式靜壓導軌+徑向滾動軸承結構.采用閉式靜壓導軌可提高端面跳動精度，吸收振動，承受雙向載荷和傾覆力矩，滾動軸承可方便地控制徑向精度，保證轉臺在負載條件下具有高剛度和高運動精度。轉臺旋轉角由伺服電機經精密減速機構驅動，采用圓光柵實現全閉環控制，以達到轉臺旋轉角的分度精度要求。
電機轉子的配置。
轉臺伺服馬達不采用標準的帶接口馬達，所以首先要進行編碼器接口轉換，其次在系統拓?fù)浣Y(jié)構識別過程中，驅動器無法識別馬達。電機數據需要手工配置，配置方法有兩種：一種是通過電機的型號，在樣機上找出電機的類型，電機的代碼，以及編碼器的代碼，再進入系統畫面，在顯示界面上輸入相應的電機代碼、類型，以及編碼器的類型，然后點右邊垂直菜單中的保存參數。還可采用自動識別方法。也就是說，在剛剛丟失了參數的界面上點擊[編碼器數據]，然后彈出的窗口按[識別][繼續][保存]，也可以完成沒有界面的電機配置。二是利用專用調試軟件將計算機與以太網口通過對等網線進行連接。再用軟件完成電機的配置。
執行機構參數調整和優化。
全數控復合磨床是一種高精度、高效率的磨床，在加工工件時，要求橫拖式x軸和轉臺c軸兩軸插補，完成凸輪的兩軸插補，高精度伺服系統的動態跟隨性能對凸輪的加工具有決定性的作用，因此蘇州格圖精密小編認為對轉臺的動態伺服性能的調節就顯得尤為重要，否則就會因轉臺的動態隨動而影響加工狀態反應緩慢，加工過程中出現滯后等現象。
